OpenTower Designer

Software de diseño de torres de telecomunicaciones

¿Qué es OpenTower Designer?

OpenTower Designer es una solución específica para el diseño de torres de telecomunicación que le permite aprovechar una extensa biblioteca de tipos de paneles y equipos auxiliares que permiten la creación rápida de la estructura. Genere cargas automáticamente para cualquier número de direcciones con configuraciones topográficas definidas por el usuario, y realice comprobaciones de diseño rápidamente. Cree informes con prácticamente cualquier salida, desde datos de estructura hasta resultados de análisis de carga y capacidades de diseño para miembros y pernos.

Con OpenTower Designer, puede diseñar y modelar torres de manera eficiente, como torres de celosía y mástiles con tensores, así como equipos como antenas, montajes y accesorios lineales. Al diseñar de acuerdo con los estándares de diseño de EE. UU., Europa o Australia, podrá ahorrar tiempo y completar los proyectos más rápido mediante la creación automática de casos combinando capas geométricas, agrupamiento de equipos y criterios de carga. También puede crear un modelo físico al aplicar capas de modificación jerárquica con historial de revisiones sobre la geometría base utilizando la lógica comercial incorporada.

Configure bibliotecas de apuntalamiento

Cree bibliotecas XML personalizables. Configure un archivo XML para crear sus propias bibliotecas personalizadas para refuerzos de panel, brazos de torsión e, incluso, patas de vigas. También puede usar tipos de refuerzo integrados que se pueden extender y configurar externamente.

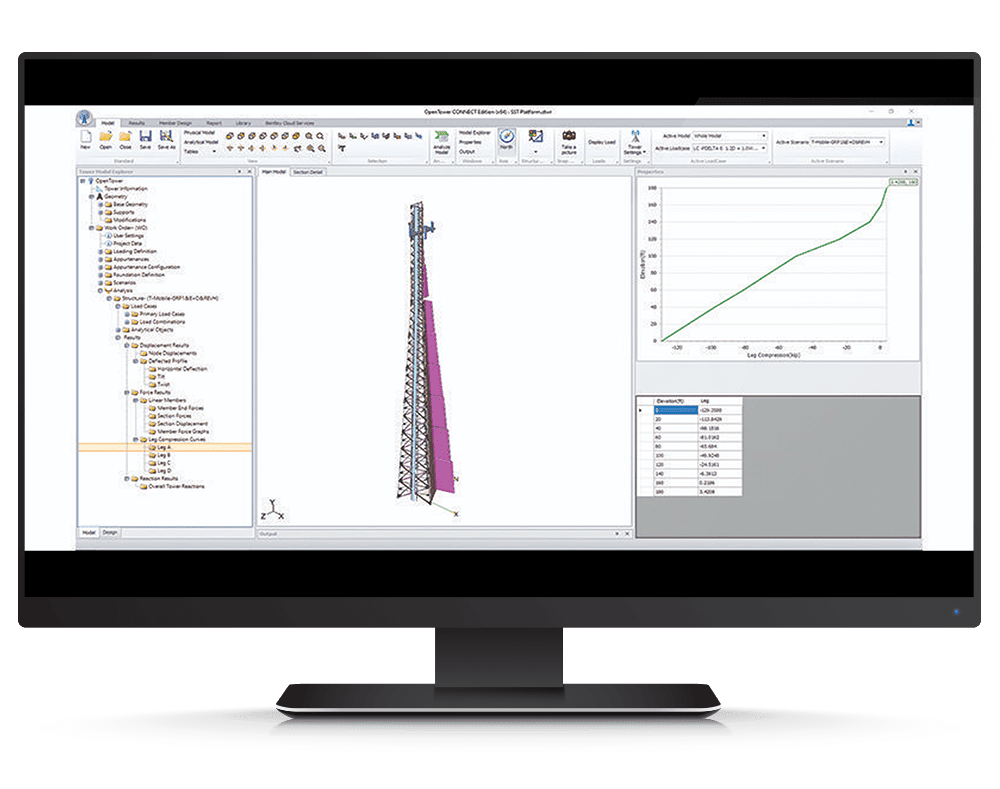

Cree modelos y gráficos realistas

Utilice un entorno gráfico moderno para obtener una visualización realista del modelo. Los accesorios discretos y lineales se dibujan a escala en su modelo de torre 3D. Visualice el posicionamiento preciso del equipo, incluidos los accesorios lineales y las líneas de alimentación a cualquier elevación.

Personalice bibliotecas de equipos

Personalice la robusta biblioteca de equipos, que incluye equipos de antena, antena parabólica, TME, líneas de alimentación y accesorios de todos los principales fabricantes mediante el uso de capacidades integradas.

Diseñe conexiones

Defina conexiones de miembros con varios patrones de pernos, incluidas configuraciones de pernos predefinidas. Considere automáticamente los efectos de las conexiones en los cálculos de diseño de miembros, y verifique las eficiencias de las conexiones.

Defina la carga externa

Defina la formación de conglomerados de auxiliares lineales, así como auxiliares diversos, incluidos los auxiliares de resistencia.

Diseñe la cimentación de torres

Diseñe cimientos de torre (código estadounidense, europeo y australiano) para patas de torre y puntos de soporte de tensores, incluidos la base de columna de losa, la cimentación perforada, las cimentaciones de anclaje de tensores y las cimentaciones de estera. Diseñe automáticamente los cimientos para los casos de carga más críticos para diferentes criterios, y revise el tipo de cimentación.

OpenTower Designer

Si busca mejorar la eficiencia de su próximo proyecto de torre, está en el lugar correcto. Con OpenTower Designer, puede diseñar y modelar torres de manera eficiente, como torres de celosía y mástiles con tensores, así como equipos como antenas, montajes y accesorios lineales.

Características de OpenTower Designer

Autoportante

De 3 y 4 lados

Controles de los miembros (TIA-222 Rev F, G, H)
Comprobaciones de conexión de los tirantes (tipos de conexión: atornilladas, soldadas; mecanismos de fallo comprobados: cortante de pernos, cortante de bloques de barras, cojinetes de barras y placas)
Comprobaciones de la conexión del empalme de la pierna (tipos de conexión: brida, manguito de corte, empalme; componentes comprobados: placas, pernos, soldaduras, refuerzos)
Comprobaciones de pernos de anclaje de la placa base (comprobaciones de acero)
Controles de cimentación (losa de estera, plataforma y pilar, pilar perforado)

Mástiles arriostrados

De 3 y 4 lados

Controles de los miembros (TIA-222 Rev F, G, H)
Comprobaciones de conexión de barras (Tipos de conexión: atornilladas, soldadas; mecanismos de fallo comprobados: cortante de pernos, cortante de bloques de barras, cojinetes de barras y placas)
Comprobaciones de cables de sujeción
Comprobaciones de fijación de cables de sujeción (tipos: ala, oreja de murciélago, oreja de perro, canal, pull-offs)
Comprobaciones de pernos de anclaje
Comprobaciones de la conexión del empalme de la pierna (Tipos de conexión: brida, manguito de corte, empalme; componentes comprobados: placas, pernos, soldaduras, refuerzos)
Comprobaciones de cimentación (almohadilla y muelle, cimentación de anclaje de sujeción)

Monopolos

Cónico, escalonado e híbrido

Comprobaciones de postes (TIA-222 Rev F, G, H)
Comprobaciones de conexión de empalme atornillado (Componentes comprobados: placas, pernos, soldaduras, refuerzos)
Comprobaciones de la placa base (componentes comprobados: acero del perno de anclaje, placas de refuerzo, soldaduras de refuerzo)
Comprobaciones de cimentación (losa de estera, pilar perforado)

Preguntas Frecuentes

¿Para qué se utiliza OpenTower Designer?

OpenTower Designer es una solución especialmente diseñada para el análisis y diseño de torres de telecomunicaciones, que captura flujos de trabajo de la vida real, lo que incluye modificación de las torres, evaluaciones de diversas situaciones, revisiones de cimentaciones y diseños de conexión. Se conecta con bases de datos de equipamiento para generar automáticamente cargas de viento y sísmicas, analizar la estructura y producir informes personalizados. Los avanzados gráficos de la aplicación muestran una vista realista de la torre, lo que incluye un renderizado en 3D del equipamiento y las líneas de alimentación.

¿Cuál es la diferencia entre OpenTower Designer y otros softwares?

OpenTower Designer ofrece lo siguiente:

Gráficos y visualizaciones en 3D potentes que se adaptan a su flujo de trabajo
Catálogos de perfiles de secciones estándar y personalizados, que facilitan el mantenimiento de su modelo
Geometría en capas
Gestión de escenarios
Diseño de cimentación integrado
Análisis sísmico
Módulo de disposición de accesorios lineales
Interoperabilidad con muchas aplicaciones

¿Con qué es compatible OpenTower Designer?

Importe modelos tnxTower o Risa Tower
Interoperabilidad con STAAD.Pro y otros productos de Bentley para generaciones de diseño, detalles y dibujos
Importación de trabajos de MStower
Interoperabilidad con Microsoft Excel
Interoperabilidad con OpenTower iQ

¿Cuáles son los requisitos del sistema?

Encargado

Intel Core i7 o similar

Sistema operativo

Compatible con Windows 11

RAM

16 GB como mínimo, se recomiendan 32 GB

Idiomas disponibles

Inglés
